Raspberry Piで自作デジタルバック制作

f:id:karaage:20161009225147j:plain:w640

デジタルバックとは

 憧れのデジタルバックを自作したいなと思います。そもそもデジタルバックとは何かというと、フィルムカメラをデジタル化してしまう凄いやつです。仕組みに関して自分の理解を書き記します。間違っているかもしれないので、詳しい方はそっと教えて下さい。

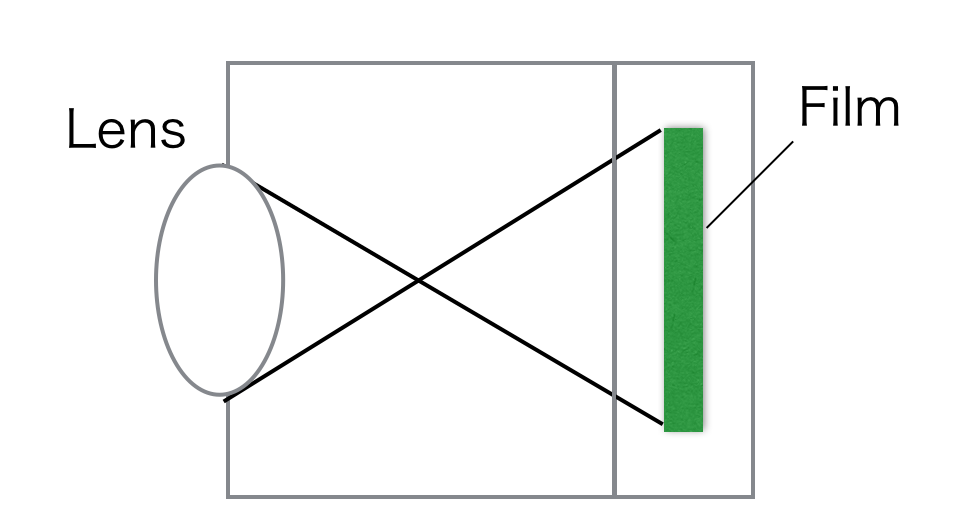

 まず、そもそもフィルムカメラの仕組みですが、レンズを通して入った光でフィルムを感光させ、化学的変化で映像を定着させます。

f:id:karaage:20161106235536p:plain:w640
 図にするとこんな感じね(多分)

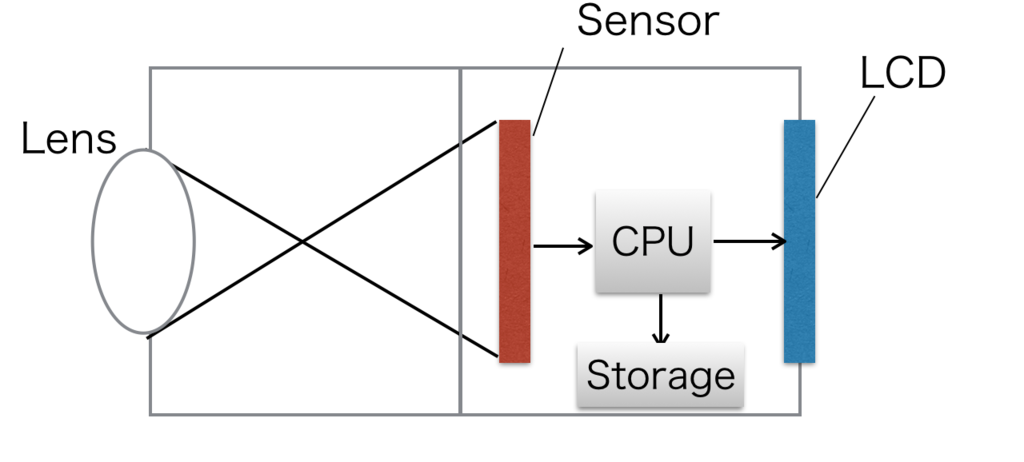

 で、このフィルムをセンサに置き換えて、化学的変化の代わりに電気的変化を使ったのがデジカメです。すなわち、デジカメおよびデジタルバックの仕組みは以下となります。

f:id:karaage:20161106235546p:plain:w640
 多分こんな感じ

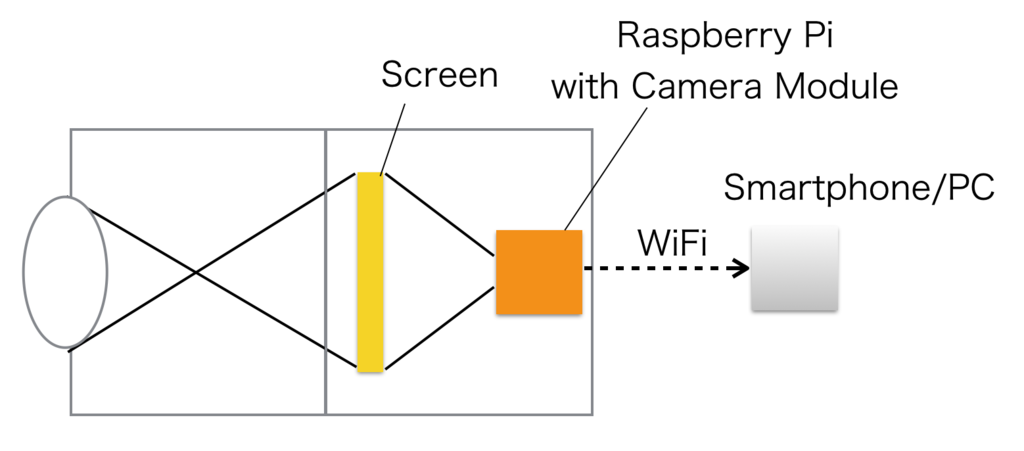

 だけど、このデジタルバックが高くて、普通に数百万します。そんなもん一般人に買えるかい!というわけです。ならば作ってしまおうというのが今回の企画です。といってもセンサを作るのはあまりにもハードルが高いので、代わりにスクリーンを使ってやります。そしてスクリーンに映った映像をデジカメでパシャりととってしまおうというわけです。

f:id:karaage:20161106235555p:plain:w640
 図にするとこんな感じ

 以前Raspberry Pi Zeroで作った二眼レフカメラも実はほぼ同じことをしていますね。

 全然意味わからないよ!という人は、以下とか読んでおいて下さい。最初からそうしておけばよかったです(謎の怒り)。

特別企画:基礎から学ぶ「デジタルバック入門」(その1) - デジカメ Watch Watch

デジタルバックプロトタイプの作り方

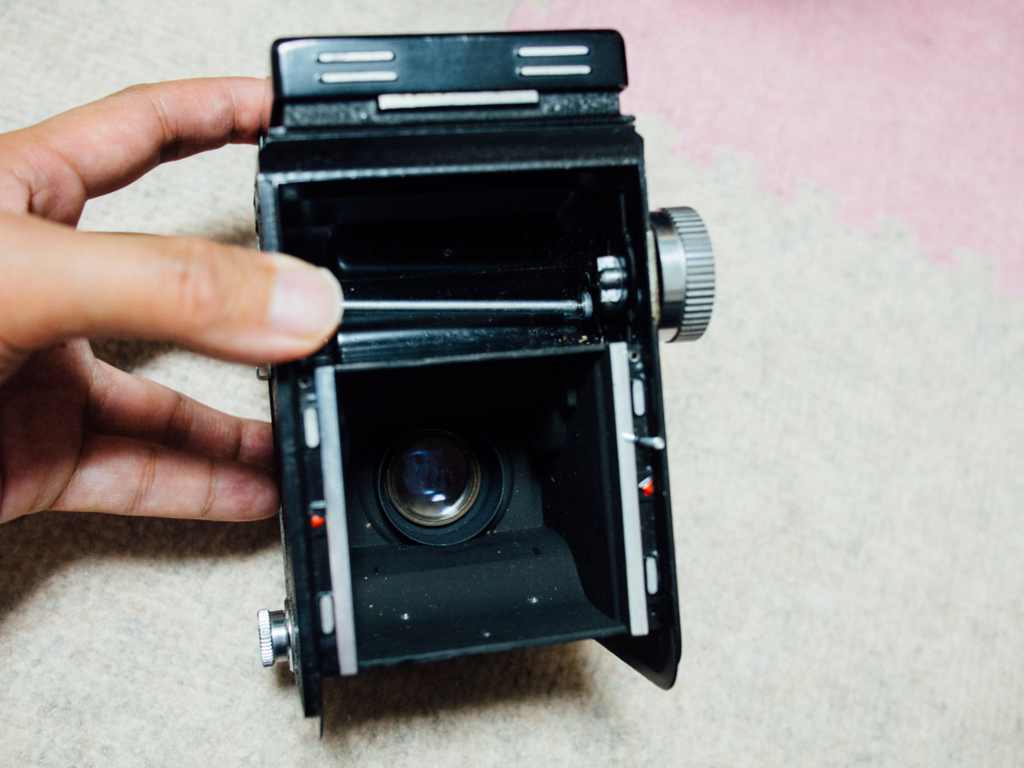

 まずは一般家庭に一つはあると思われる、フィルム二眼レフを用意します。もし家になければヤフオクで落としましょう。私はそうしました。

f:id:karaage:20161008140906j:plain:w640
 ローライではない。数千円で買いました

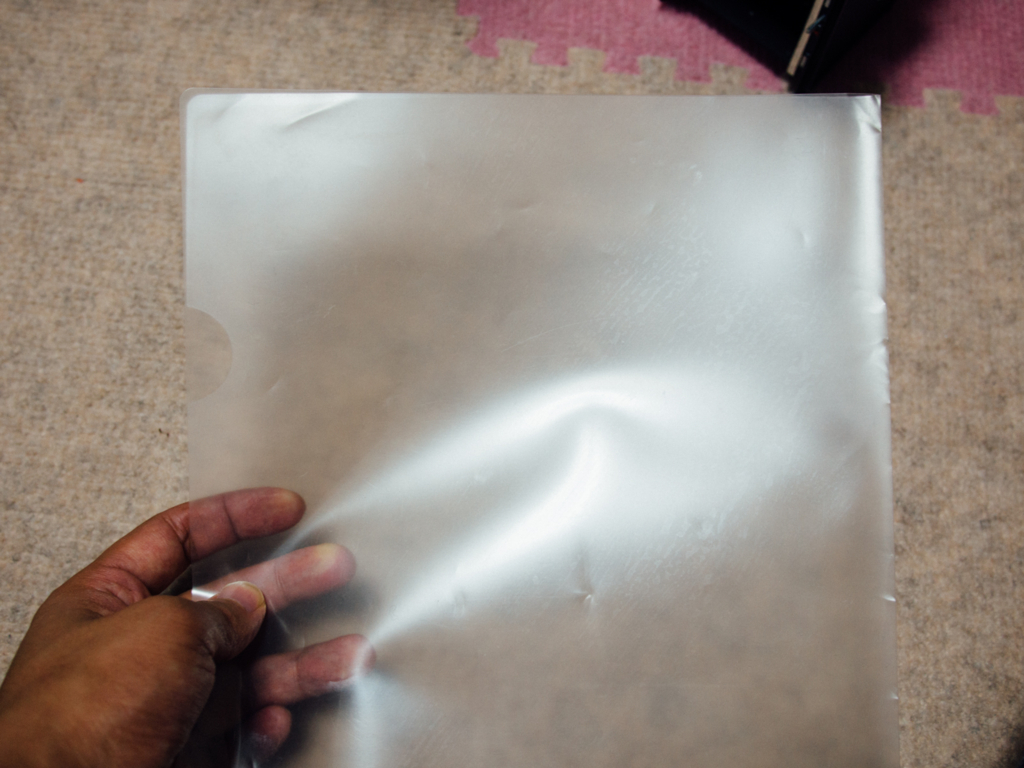

 ここで取りいだしたるは、なんと半透明のクリアファイル!

f:id:karaage:20161008140934j:plain:w640  ジャジャーン!

 早速嫌な予感がしてきましたね。こいつを…

f:id:karaage:20161008141039j:plain:w640
 こうだっ!!

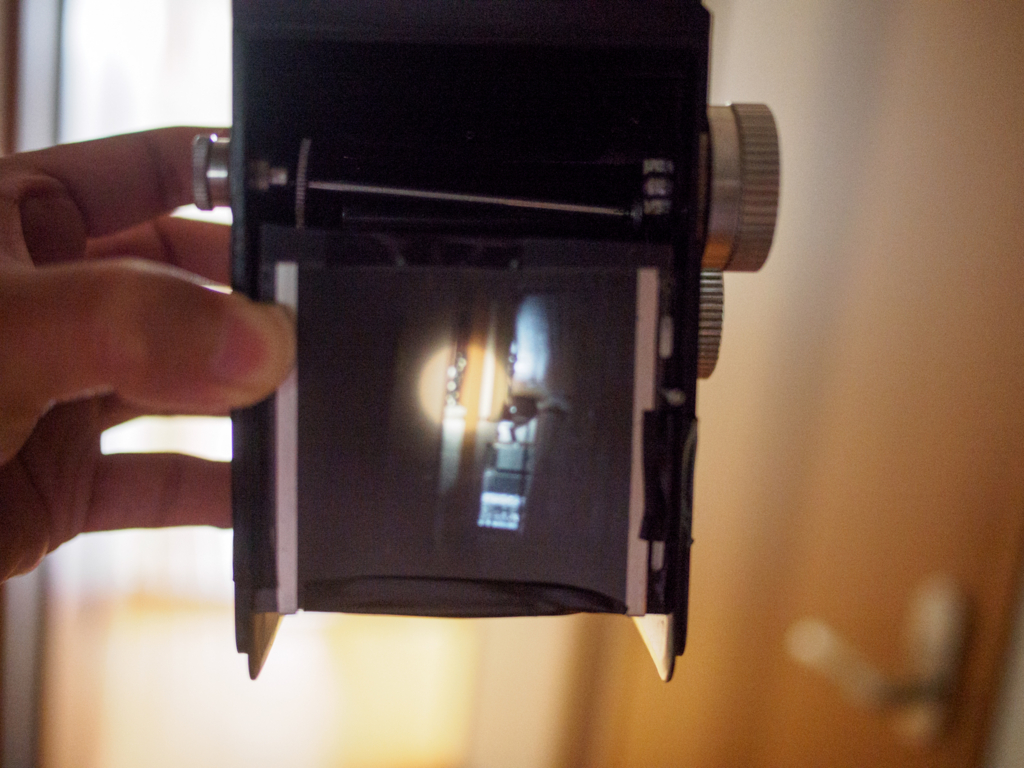

f:id:karaage:20161008141444j:plain:w640  うそ、やだ。それっぽい

 あとは、部屋に落ちていた適当な空き箱を使って。

f:id:karaage:20161008150733j:plain:w640
 ケースに入れたRaspberry Piをテープで貼り付けて

f:id:karaage:20161009225147j:plain:w640
 こうだっ!

 とりあえず試し撮りした図。

f:id:karaage:20161023192732j:plain:w640  一応映っている

 スクリーンとして使う半透明のクリアファイルは、透明度が高いと真ん中ばかりが明るくなってしまって全然ダメで、今回は半透明のクリアファイルを何枚も重ねて使うことでなんとか撮影できるようになりました。明るい時に撮影するともうちょいよい感じに撮れるはず…です。

まとめ

 デジタルバックを安価に自作してみました。プロトタイプの空き箱のケースはあんまりなので、もうちょっとしっかりしたケースを自作してみようかなと思います。

 ケース自作しました。詳細は下記参照下さい。

 今回使用した部品

Raspberry Pi 2 Model B

Raspberry Pi 2 Model B

Raspberry Pi 2(Raspberry Pi 3でもOK)

Raspberry Pi Raspberry Pi Camera V2

Raspberry Pi Raspberry Pi Camera V2

カメラモジュール

microSDカード

cheero Power Plus 2 mini 6000mAh (シルバー)

cheero Power Plus 2 mini 6000mAh (シルバー)

バッテリ

バッテリからの給電ケーブル。タイプAオス- マイクロタイプBオスのものなら何でもOK

Raspberry Pi B+ (Plus) 専用ケース RS製 (White)

Raspberry Pi B+ (Plus) 専用ケース RS製 (White)

ケース。カメラの固定もできます
