はじめに

　この記事は、下記「電波ガーデニング」の一つの機能を実現するためのものですが、単独でも成立する記事にしていますので、「電波ガーデニング」をしたい人、タイトル通りのことだけやりたい人、両方の方が対象の記事となります。

Raspberry Piの自作簡易防水ケース

　電波ガーデニングで家庭菜園の栽培記録をする際、Raspberry Piをベランダに出して使いたいので問題になるのが防水性です。また、通信はWiFiがベランダまで届くので問題ないのですが、電源はバッテリだと数時間しかもたず実用的ではないので、なんとか考えなければなりません。　　そういうわけで、今回はベランダの軒先にRaspberry Piを設置することを前提に、電源を確保可能な簡易防水ケースの自作をしてみたいと思います。

必要なもの

Raspberry Pi関係

Raspberry Pi 3 Model B V1.2 (日本製) 国内正規代理店品

Raspberry Pi 3 Model B V1.2 (日本製) 国内正規代理店品

出版社/メーカー: Raspberry Pi
発売日: 2016/02/29
メディア: Tools & Hardware
この商品を含むブログを見る

Raspberry Pi 3。Raspberry Pi用のケースは不要

Raspberry Pi ハイビジョンビデオカメラモジュール HD Video Camera Module

Raspberry Pi ハイビジョンビデオカメラモジュール HD Video Camera Module

出版社/メーカー: Element 14
メディア: エレクトロニクス
この商品を含むブログ (1件) を見る

カメラモジュール

TOSHIBA(東芝) microSDHCカード (日本製) EXCERIA Class10 UHS-I対応 95MB/ｓ 16GB 海外パッケージ品 SD-C16GR7WA3

TOSHIBA(東芝) microSDHCカード (日本製) EXCERIA Class10 UHS-I対応 95MB/ｓ 16GB 海外パッケージ品 SD-C16GR7WA3

出版社/メーカー: 東芝
メディア: Personal Computers
この商品を含むブログを見る

microSDカード

Anker® 10W USB急速充電器 ACアダプタ出力2A 折りたたみ式 iPhone 6s/6s Plus iPhone6/5s/5c/5, iPad Air/mini, Galaxy S5/S4/Note 3/2/Tab/Nexus, 他のスマートフォンやタブレットなどに対応(ブラック) 71AN10WS-BA

Anker® 10W USB急速充電器 ACアダプタ出力2A 折りたたみ式 iPhone 6s/6s Plus iPhone6/5s/5c/5, iPad Air/mini, Galaxy S5/S4/Note 3/2/Tab/Nexus, 他のスマートフォンやタブレットなどに対応(ブラック) 71AN10WS-BA

出版社/メーカー: Anker
メディア: エレクトロニクス
この商品を含むブログ (2件) を見る

電源

Amazonベーシック USB2.0ケーブル 1.8m (タイプAオス- マイクロタイプBオス)

Amazonベーシック USB2.0ケーブル 1.8m (タイプAオス- マイクロタイプBオス)

出版社/メーカー: AmazonBasics
メディア: Personal Computers
この商品を含むブログを見る

Raspberry Piへの給電ケーブル。タイプAオス- マイクロタイプBオス

防水ケース関係

ダイソーのショーケース（フィギュア入れるようなやつ）

延長コード 10m 電源延長コード延長ケーブル防水仕様屋外用

延長コード 10m 電源延長コード延長ケーブル防水仕様屋外用

出版社/メーカー: ウェイモール(WEIMALL)
メディア:
この商品を含むブログを見る

　延長電源。家の内部から引っ張ります。

因幡電工エアコン用シールパテ 200g アイボリー AP-200-I

因幡電工エアコン用シールパテ 200g アイボリー AP-200-I

出版社/メーカー: 因幡電工
メディア: Tools & Hardware
この商品を含むブログを見る

　エアコンダクトから延長タップを出すために2個使用

3M コマンドフックお買い得パックコード用 Sサイズ 20個 CM3C-20HN

3M コマンドフックお買い得パックコード用 Sサイズ 20個 CM3C-20HN

出版社/メーカー: 3M(スリーエム)
メディア: オフィス用品
購入: 1人クリック: 1回
この商品を含むブログを見る

　延長電源を壁に固定するのに使います

【業務用】ベルクロ/面ファスナー黒幅50mm×20cmオスメスセット強粘着裏糊付

【業務用】ベルクロ/面ファスナー黒幅50mm×20cmオスメスセット強粘着裏糊付

出版社/メーカー: ドリームコーポレーション
メディア:
購入: 3人クリック: 4回
この商品を含むブログを見る

　マジックテープ。Raspberry Piやセンサをケースに固定するのに使用

ニトムズ強力防水補修テープ白ブチル片面粘着 KZ‐13 50mm×5m J2210

ニトムズ強力防水補修テープ白ブチル片面粘着 KZ‐13 50mm×5m J2210

出版社/メーカー: ニトムズ
メディア: Tools & Hardware
この商品を含むブログを見る

　防水性のあるテープ

工具

SUN UP ダイヤモンドヤスリ 3本組チタンコーティング 140mm

SUN UP ダイヤモンドヤスリ 3本組チタンコーティング 140mm

出版社/メーカー: SUN UP
メディア: Tools & Hardware
この商品を含むブログを見る

　棒ヤスリ。ケースの加工に使用します

簡易防水ケース作り方

ケース仮組み

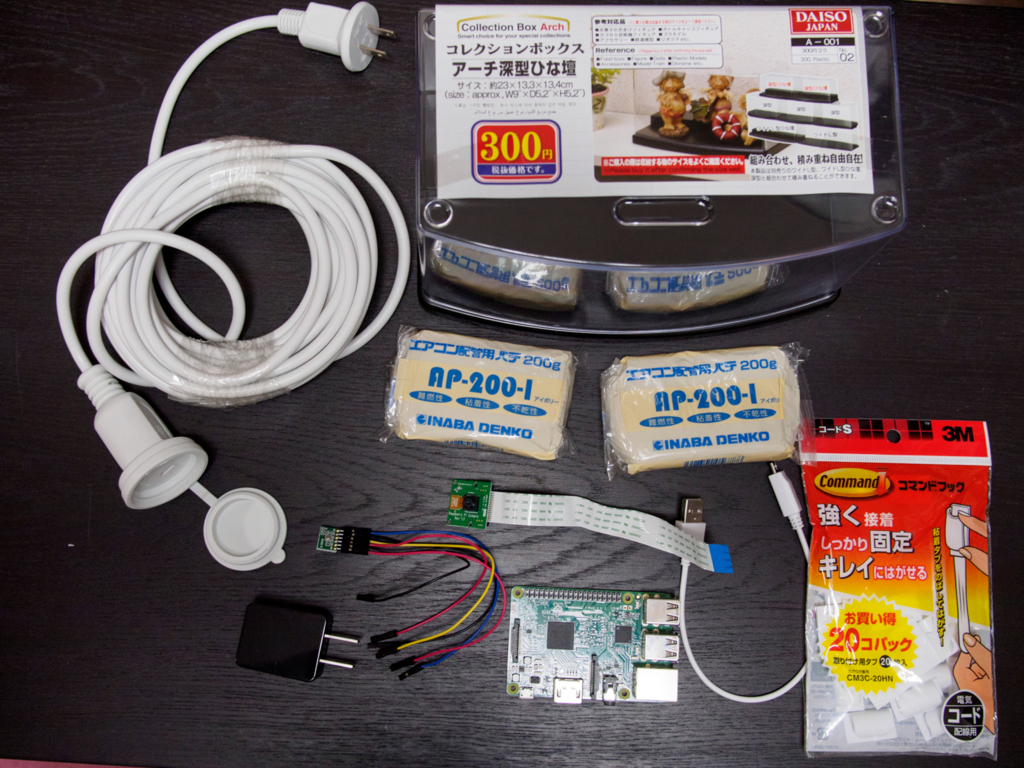

f:id:karaage:20160509105116j:plain:w640 　必要なもの一式

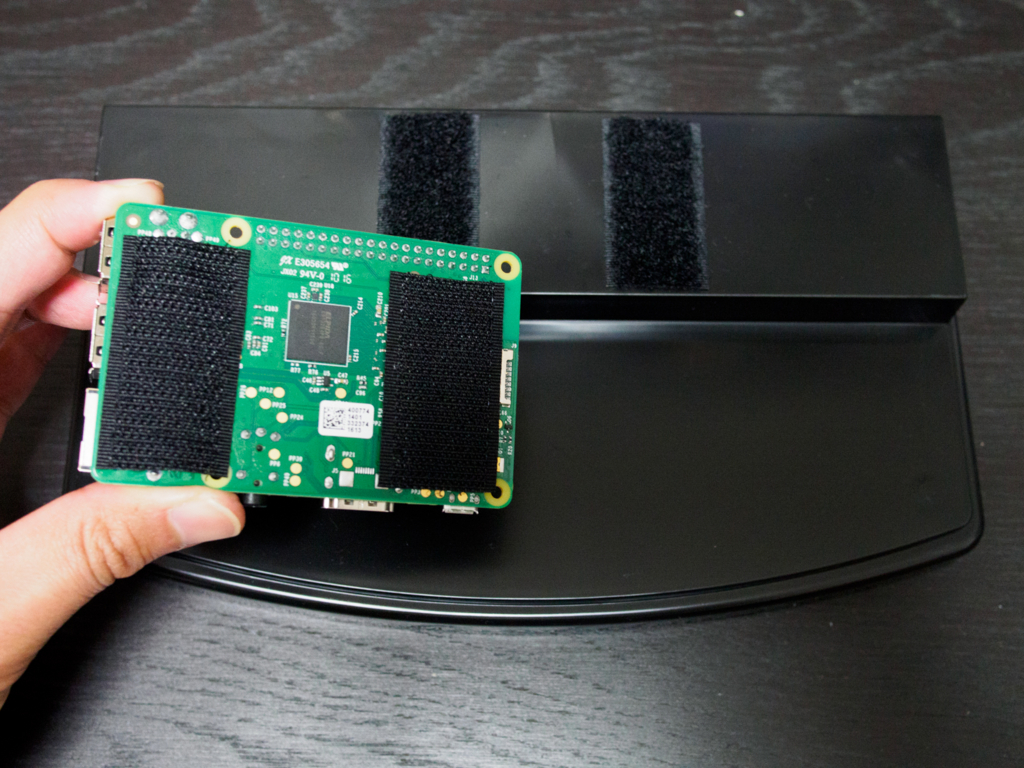

f:id:karaage:20160509110446j:plain:w640 　ダイソーのケースとRaspberry Piをベルクロテープで固定

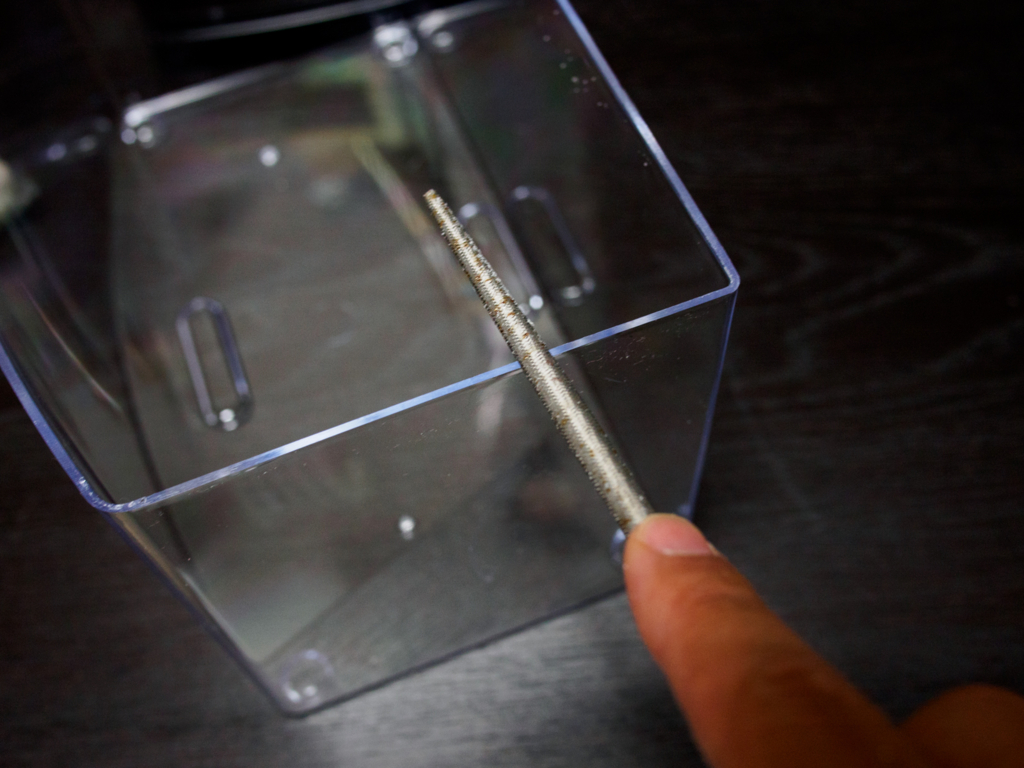

f:id:karaage:20160509110929j:plain:w640 　やすりでUSBケーブルをケースから出す穴を削る

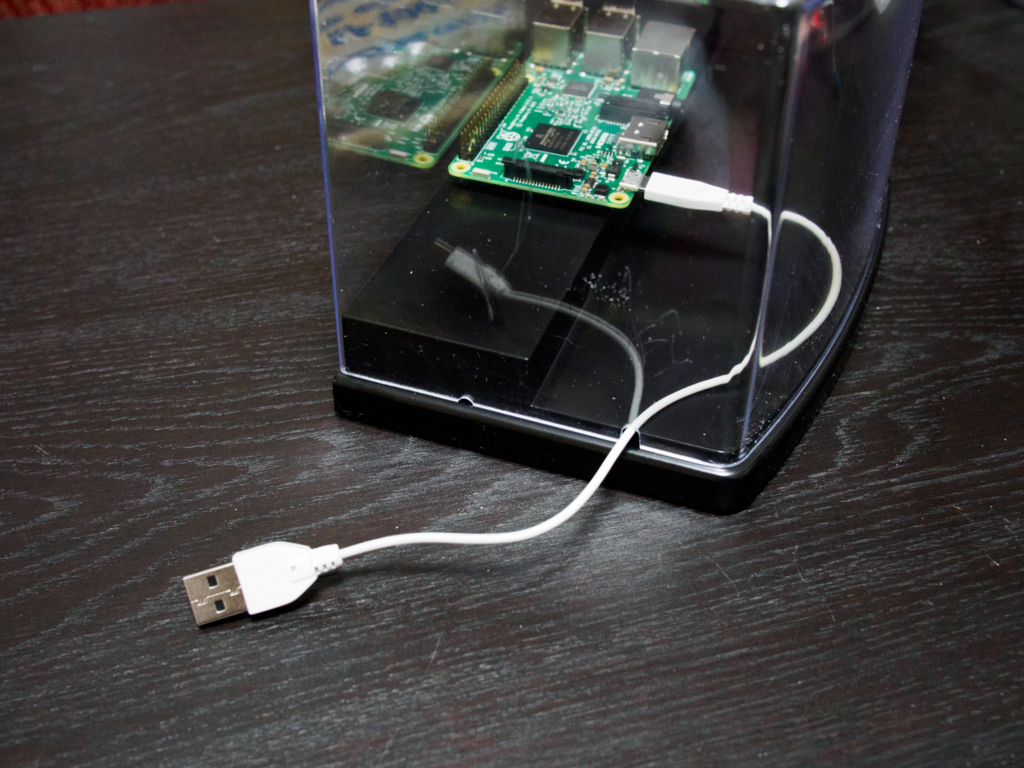

f:id:karaage:20160509111913j:plain:w640 　こんな感じ

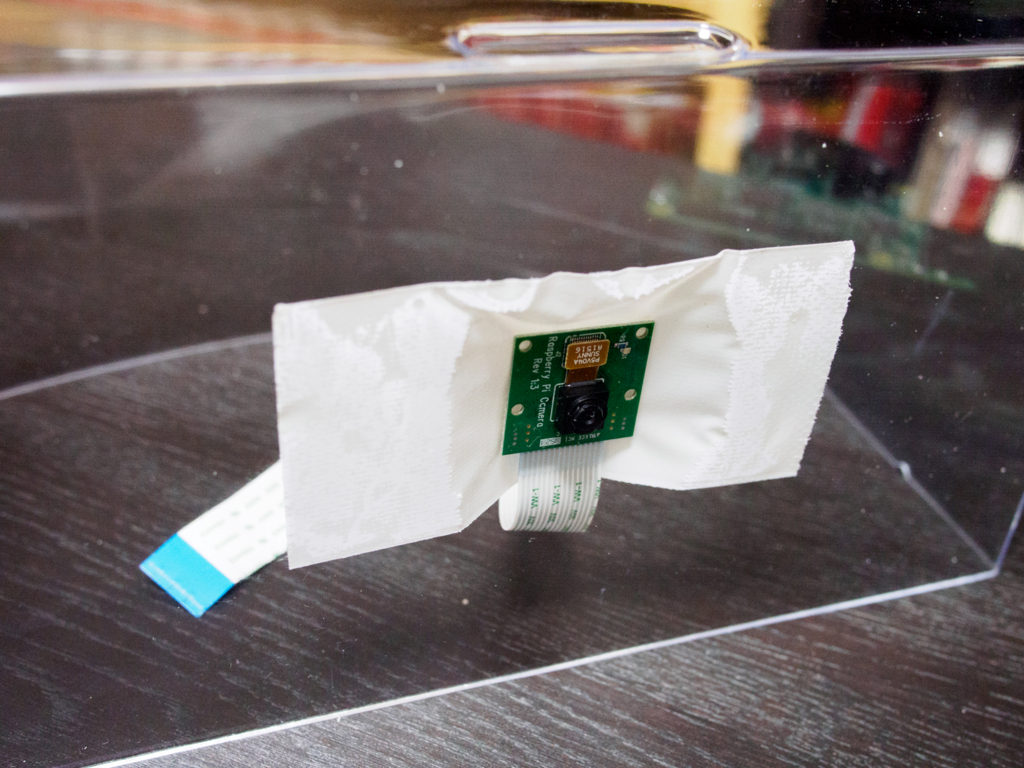

f:id:karaage:20160509112456j:plain:w640 　カメラモジュールをケースの内側からテープで貼り付け

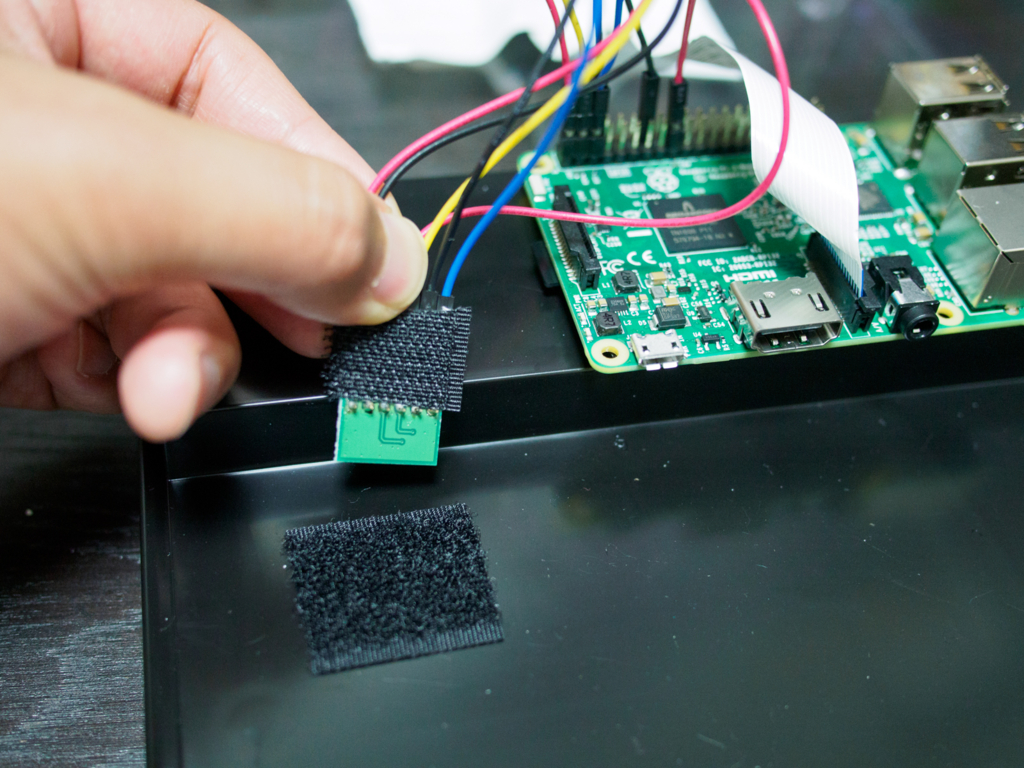

f:id:karaage:20160509131054j:plain:w640 　温度・湿度・気圧センサを接続

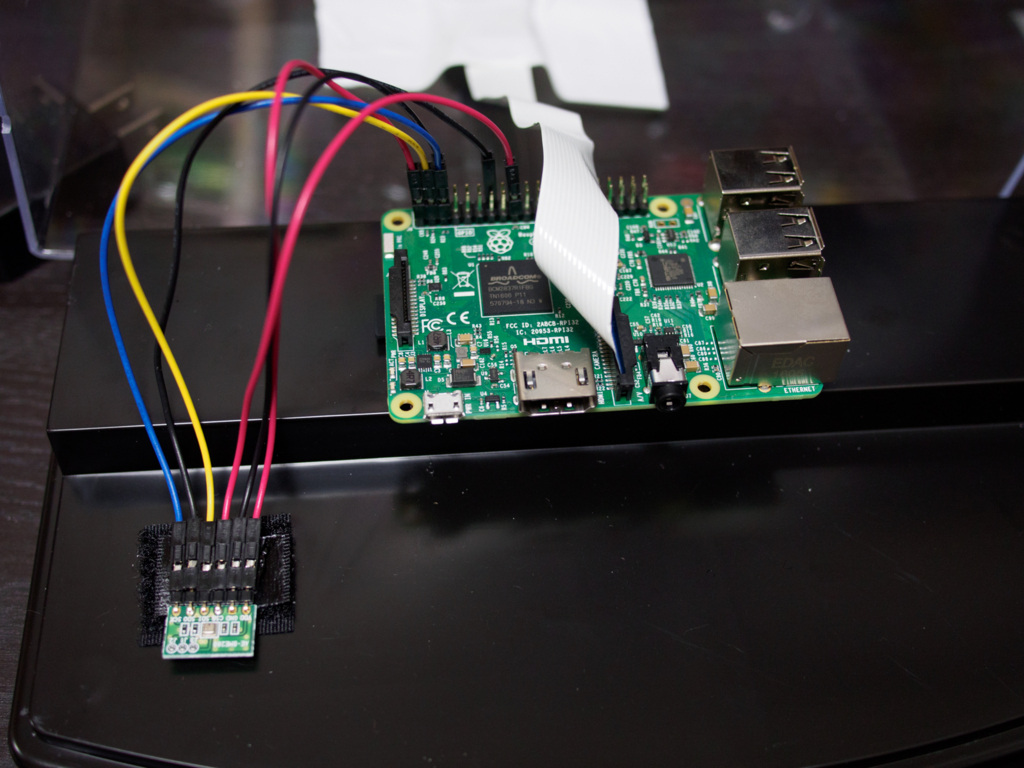

f:id:karaage:20160509131119j:plain:w640 　ベルクロテープで固定

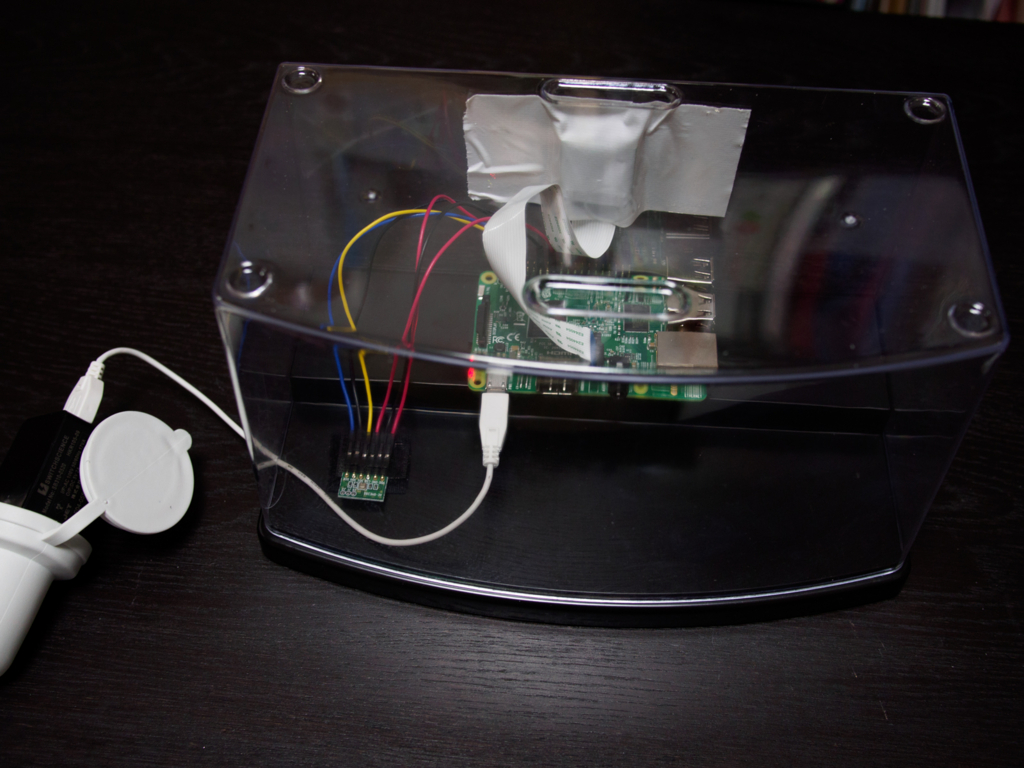

f:id:karaage:20160509132403j:plain:w640 　仮組みできた状態。

　ひとまずこの状態で電源を入れて、設置場所でのネットワーク接続、カメラやセンサ等の周辺機器の動作確認をしておくと良いと思います。

延長電源対応

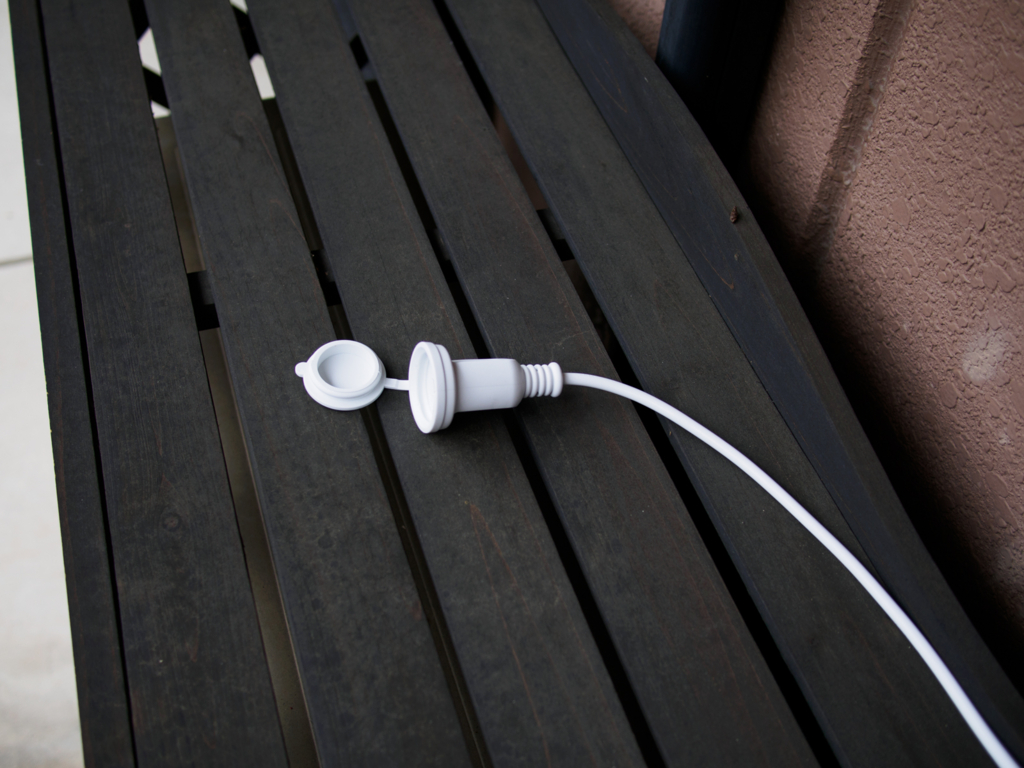

f:id:karaage:20160509133108j:plain:w640 　設置場所に防水の延長電源を置く

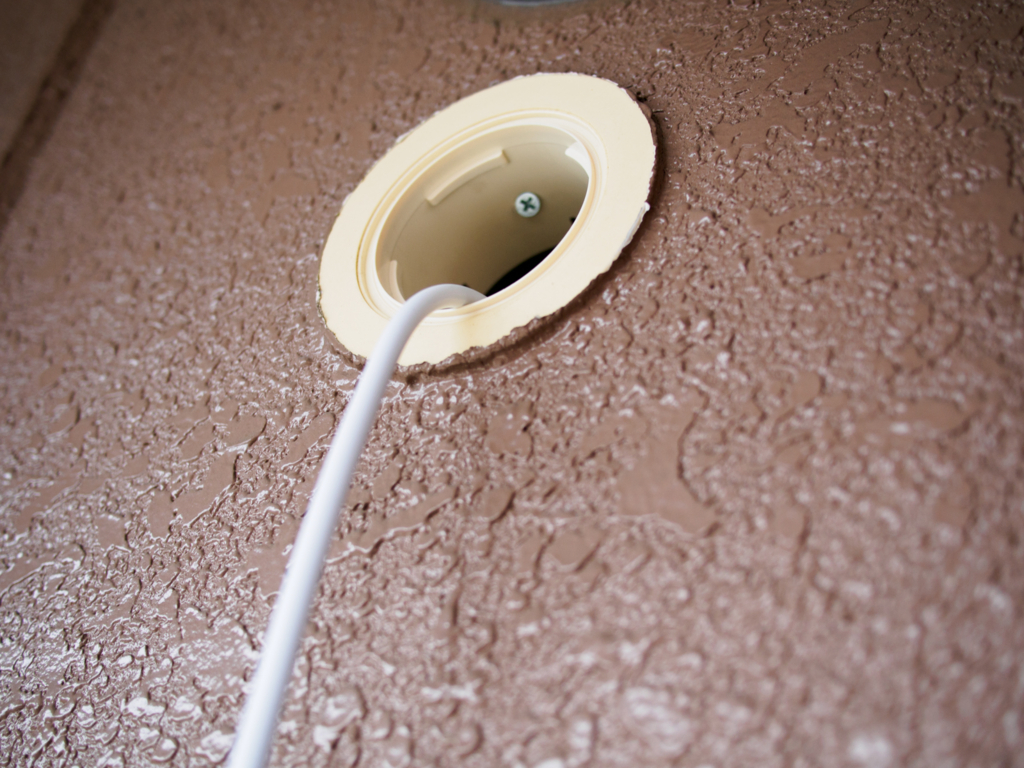

f:id:karaage:20160509133102j:plain:w640 　エアコンダクトを通します。ただこのままだと虫とか雨とか入ってきそうでまずいです

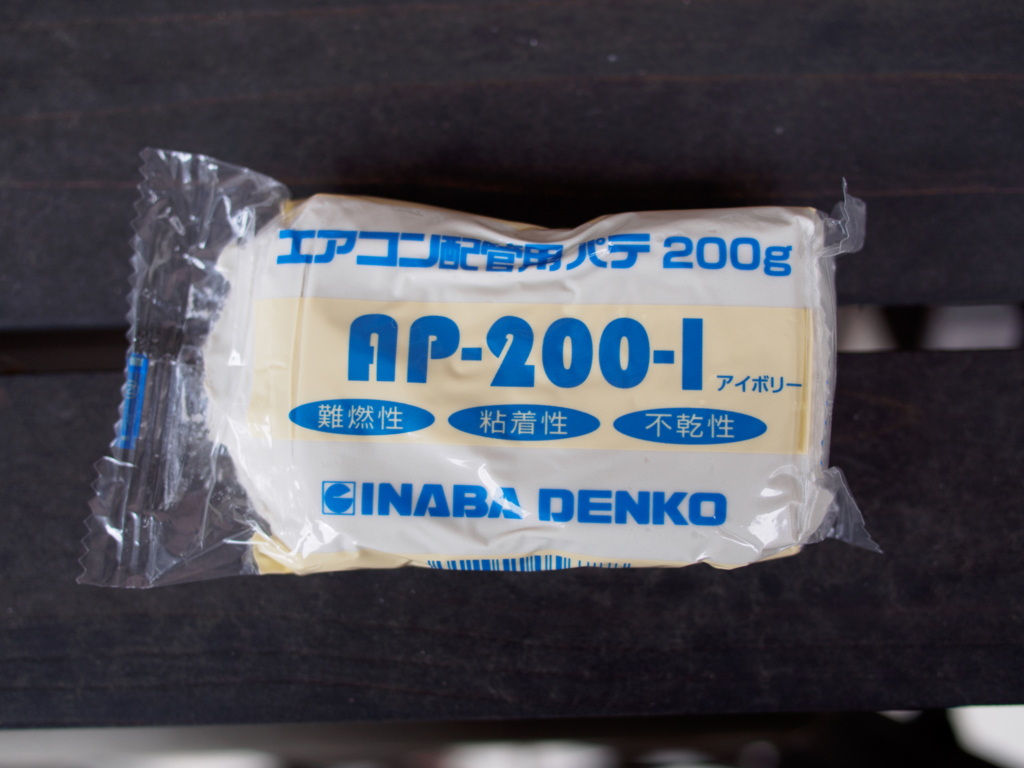

f:id:karaage:20160509133157j:plain:w640 　エアコンダクトを塞ぐための粘土を使います

f:id:karaage:20160509133507j:plain:w640 　ペタペタと貼り付けて塞ぎます。部屋の中側も同様に塞ぎます。その際ちょっと粘土を余らせておくと後で使えるので便利です。

f:id:karaage:20160509135946j:plain:w640 　部屋の中でのケーブル固定

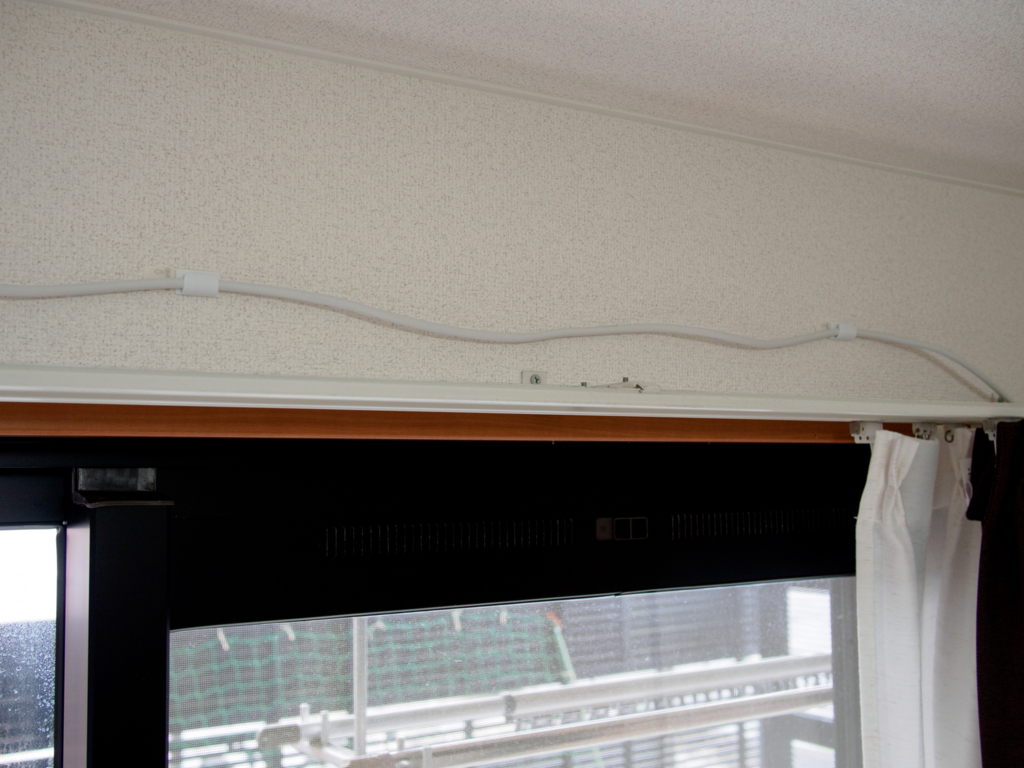

f:id:karaage:20160509140003j:plain:w640 　部屋の中では、こんな感じに延長ケーブルを固定して電源まで這わせます

簡易防水ケース屋外設置

f:id:karaage:20160509133828j:plain:w640 　防水自作ケースを設置

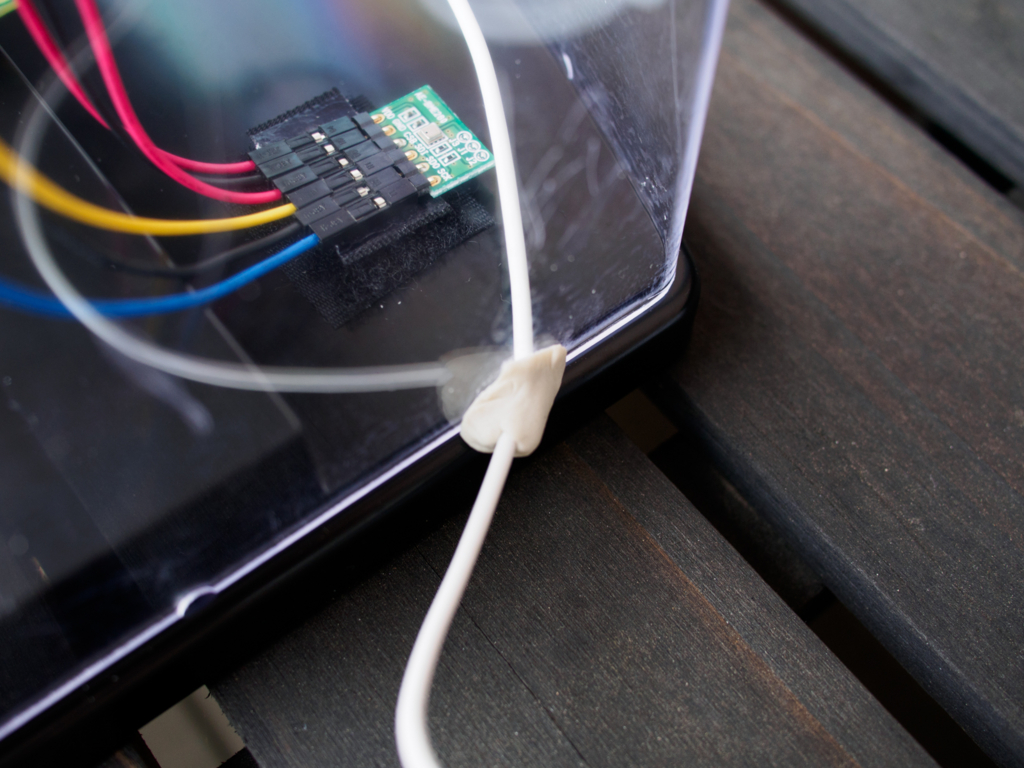

f:id:karaage:20160509134053j:plain:w640 　USBケーブルの穴を余った粘土で塞ぐ

f:id:karaage:20160509134106j:plain:w640 　電源側も端子がむき出しになる箇所を粘土で塞ぐ

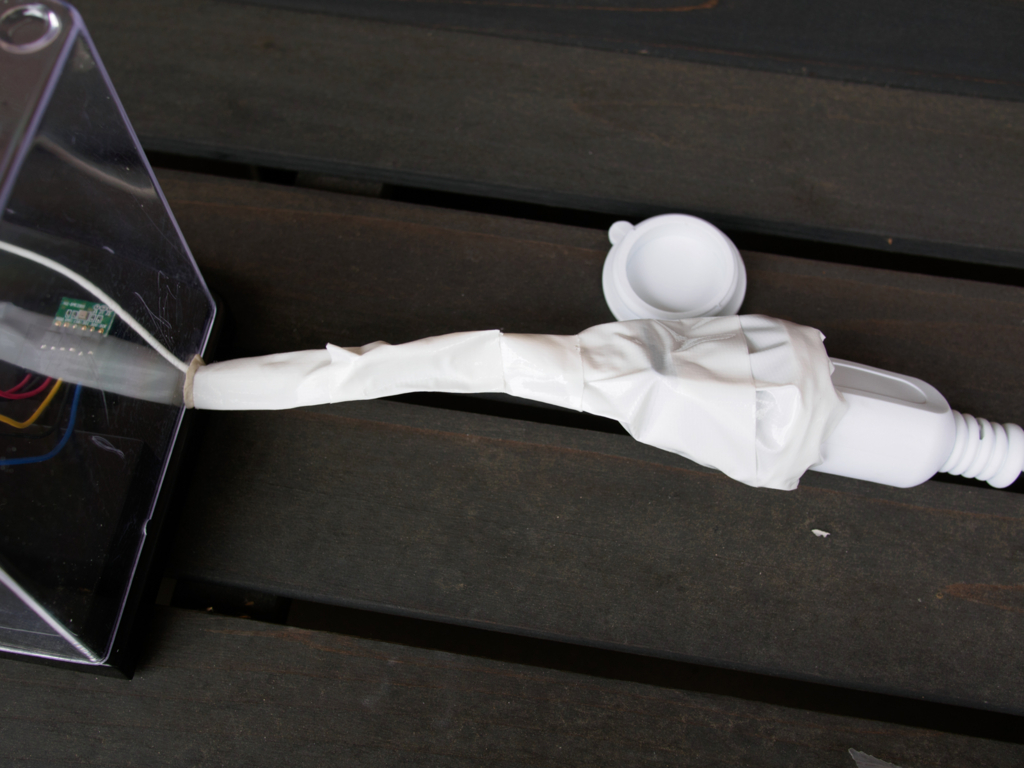

f:id:karaage:20160509134419j:plain:w640 　USBケーブル自体は防水じゃないので、防水テープでグルグル巻きにする

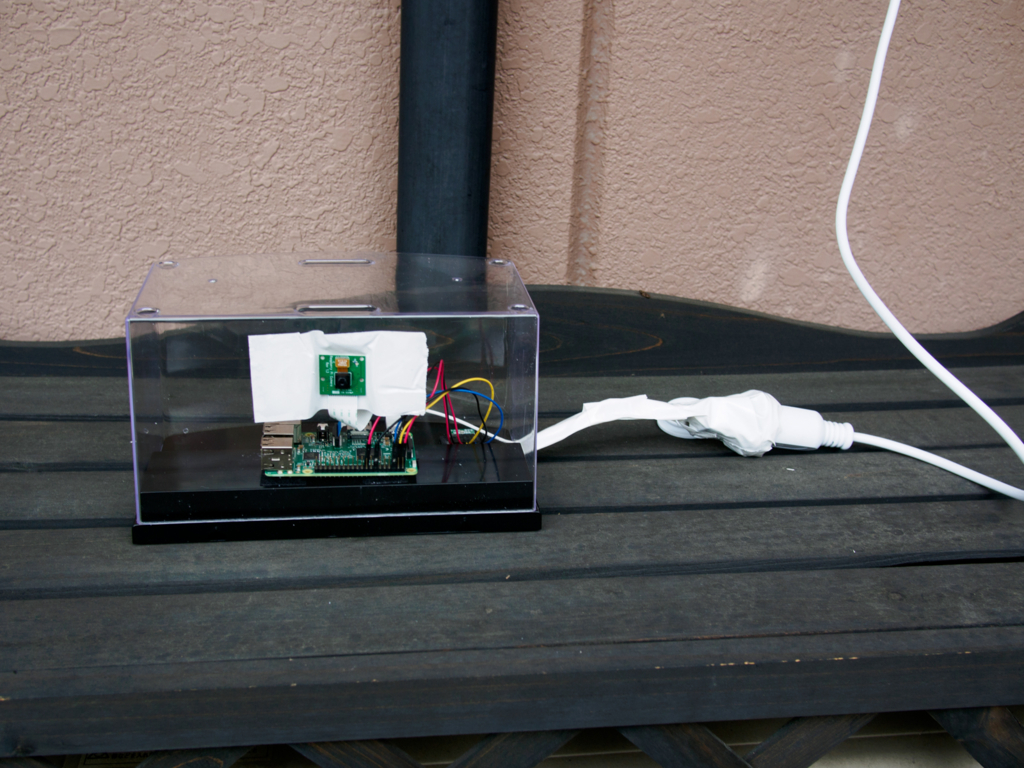

f:id:karaage:20160509134442j:plain:w640 　これで一先ず完成

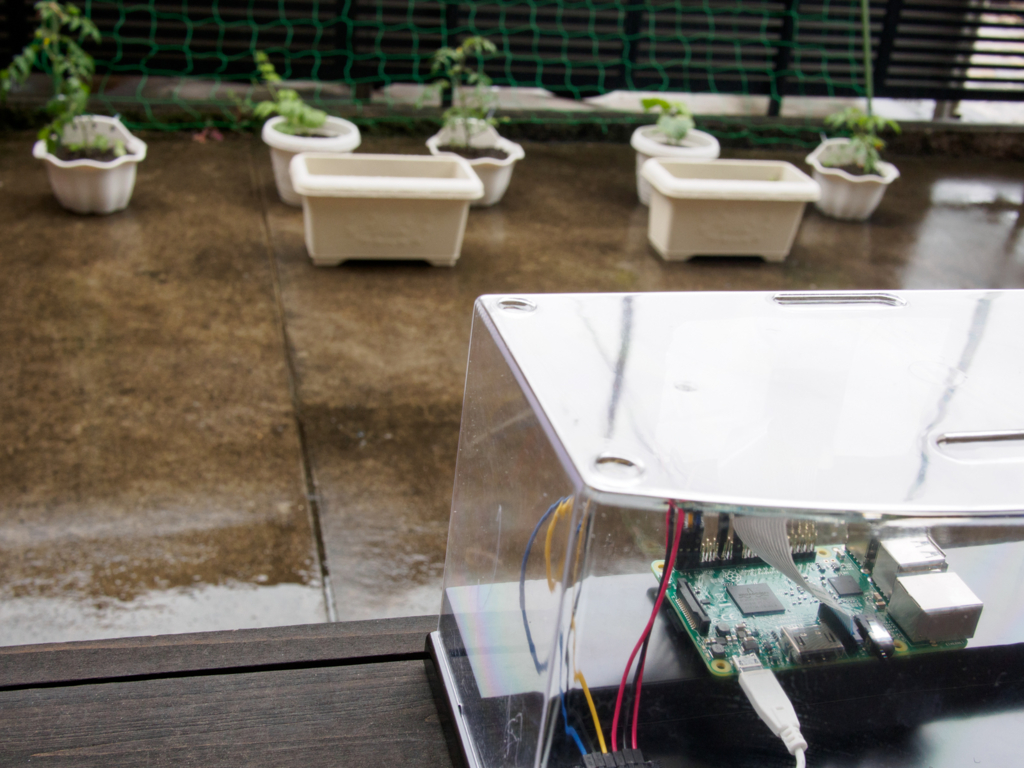

f:id:karaage:20160509134516j:plain:w640 　雨の中でテスト中

まとめ

　ちょうどケース作成した日に雨が降っていたので、一晩中動かしてみましたが止まること無く無事完動しました。後心配なのは、真夏の直射日光下で止まらず動いてくれるかどうかですね。ヒートシンクなどで熱対策したいのですが、なかなか手軽で気休め以上の効果ありそうなものが無かったので、まずはこの状態でチャレンジしてみて、ダメだったら何か考えるというダメな感じでいってみようかと思います。もしお手軽な放熱方法ありましたら教えて下さい。
